見えない音や振動を可視化する。
実験データから可視化することもあれば、3Dモデルを使いCAEツール（FEM）で可視化することもあります。
見えない音や振動を可視化する方法や注意点などについてまとめています。
実験データから可視化する
振動や騒音の対策は、振動源や騒音源を探します。
騒音の原因を探っていくと、振動が原因となっていることも少なくありません。
見えない音や振動を計測したデータから可視化する方法について説明します。
計測データで音や振動を可視化できる理由
計測データを増やすことで見えない音や振動を可視化することができます。
古くて新しい音振の可視化、何の計測データで何をしたいのかを忘れないことがポイントです。
計測データを増やすことで見えない音や振動を可視化できる理由

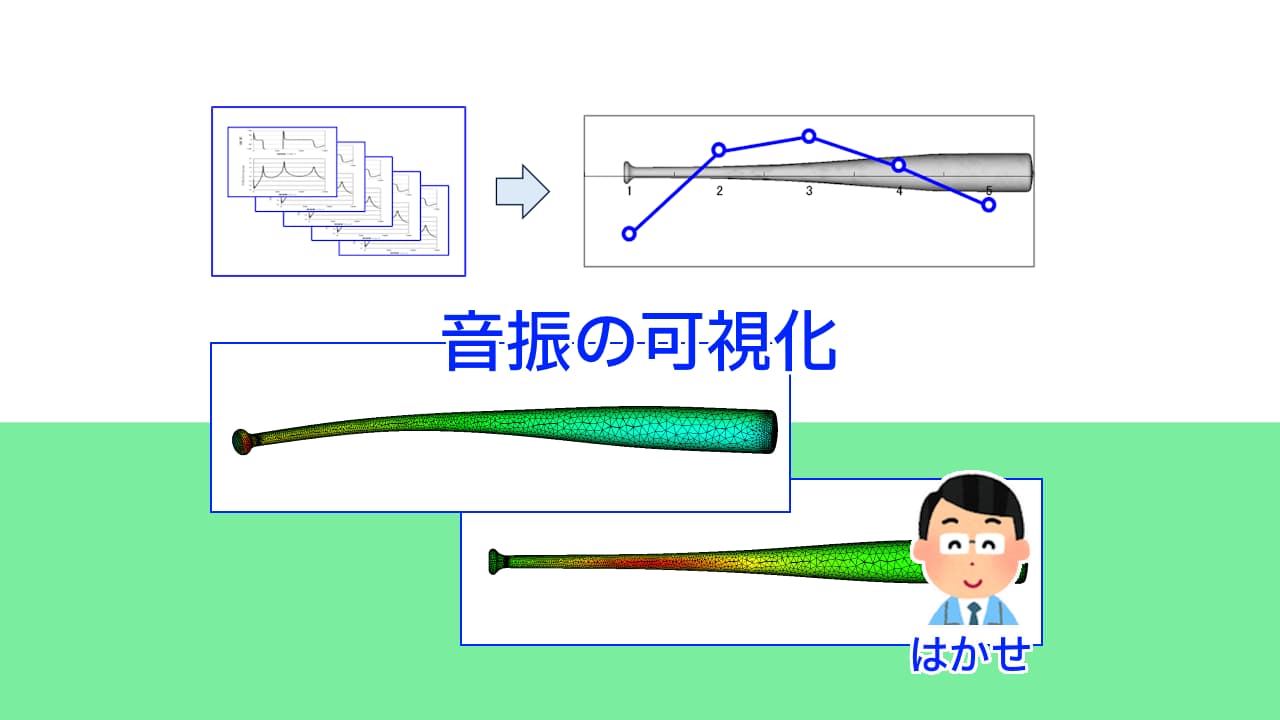

目には見えない音や振動を可視化する計測や分析などの様々なツールがあります。計測データを使った音振の可視化について、計測データから音や振動を可視化するイメージや、野球のバットの振動を可視化について説明します。
ezu-ken.com
2025.07.19
振動の可視化：バットの振動モード形と測定データ数
見えない振動を計測データから可視化する振動モード形、測定データと振動モード形との関係について説明します。
振動の可視化：バットの振動モード形と測定データ数との関係
目には見えない振動を可視化する方法の1つに振動モード形があります。伝達関数（周波数応答関数）のデータから振動モード形を描き振動を可視化します。野球のバットのハンマリング試験を例に、計測点数と振動モード形との関係について説明します。
ezu-ken.com
2025.07.19
3Dモデルを使いCAE（FEM）で可視化する
FreeCADのFEMよる固有値解析を使った、野球のバットの3Dモデルによる振動モード形による可視化について説明します。
https://ezu-ken.com/basic-visualization-fem-vibration/
参考：可視化と見える化
可視化と見える化のついて、簡単に説明します。
可視化とは、目には見えないデータ（音や振動など）をグラフなどをつかって見えるようにすることです。
見える化とは、一見するだけではわかりにくいこと、例えば作業などの進捗状況や成果（結果）、状態などを、一見してわかったり、当事者以外でもわかるような状態にすることです。
